Primo progetto – Rilievo laser scanner architettonico per la gestione precisa degli spazi pubblicitari
Abbiamo eseguito un intervento di laser scanner per rilievo architettonico su tutto il perimetro esterno di un famoso centro commerciale sito a Martignacco in Provincia di Udine, Friuli Venezia Giulia, con l’obiettivo di fornire al cliente uno strumento accurato per l’organizzazione degli spazi pubblicitari.
La committenza necessitava di una mappatura dettagliata dei prospetti, utile per assegnare e distribuire in modo efficiente le superfici destinate alla promozione dei marchi e delle aziende presenti all’interno della struttura.
Il lavoro ha previsto l’esecuzione di circa 80 scansioni, che sono state successivamente elaborate e integrate in un’unica nuvola di punti tridimensionale. Questo processo ha garantito l’allineamento preciso di tutte le acquisizioni e ha permesso di ottenere un modello digitale completo e fedele all’esistente.
Dalla nuvola di punti è stata prodotta una restituzione grafica 3D BIM con esportazione in formato DWG, precisa al millimetro, dei prospetti rilevati. In aggiunta, abbiamo elaborato dei render fotorealistici.
Il risultato finale ha consentito al centro commerciale di pianificare con efficacia la disposizione degli elementi pubblicitari, assicurando visibilità e coerenza per ogni marchio ospitato.
Secondo progetto – Laser scanner per interni e 3D BIM modeling per la riprogettazione di spazi commerciali
A seguito dell’accurato rilievo esterno eseguito con laser scanner per rilievo architettonico sul perimetro del centro commerciale, la committenza ci ha affidato un secondo incarico, questa volta relativo agli spazi interni.
L’intervento ha riguardato una grande porzione del centro commerciale, composta da cinque negozi di importanti metrature, distribuiti su due piani, con l’obiettivo di ottenere una base solida per la riprogettazione in ambiente BIM.
Il rilievo è stato condotto utilizzando laser scanner per interni, completato in soli 3 giorni lavorativi. Durante l’attività sono state effettuate oltre 200 scansioni interne, impiegando collegamenti tramite target tra le varie stazioni per ottenere un allineamento estremamente preciso.
Questo approccio ha permesso di costruire una nuvola di punti tridimensionale ad alta risoluzione, fedele alla geometria reale degli ambienti rilevati.
Una parte significativa di questo intervento ha riguardato la gestione delle attività in corso: 3 dei 5 negozi erano pienamente operativi durante le operazioni di rilievo.
Grazie a una pianificazione accurata e a metodologie non invasive, siamo riusciti a eseguire il rilievo senza interferire con il regolare svolgimento delle attività commerciali, garantendo al contempo la qualità e la completezza dei dati raccolti.

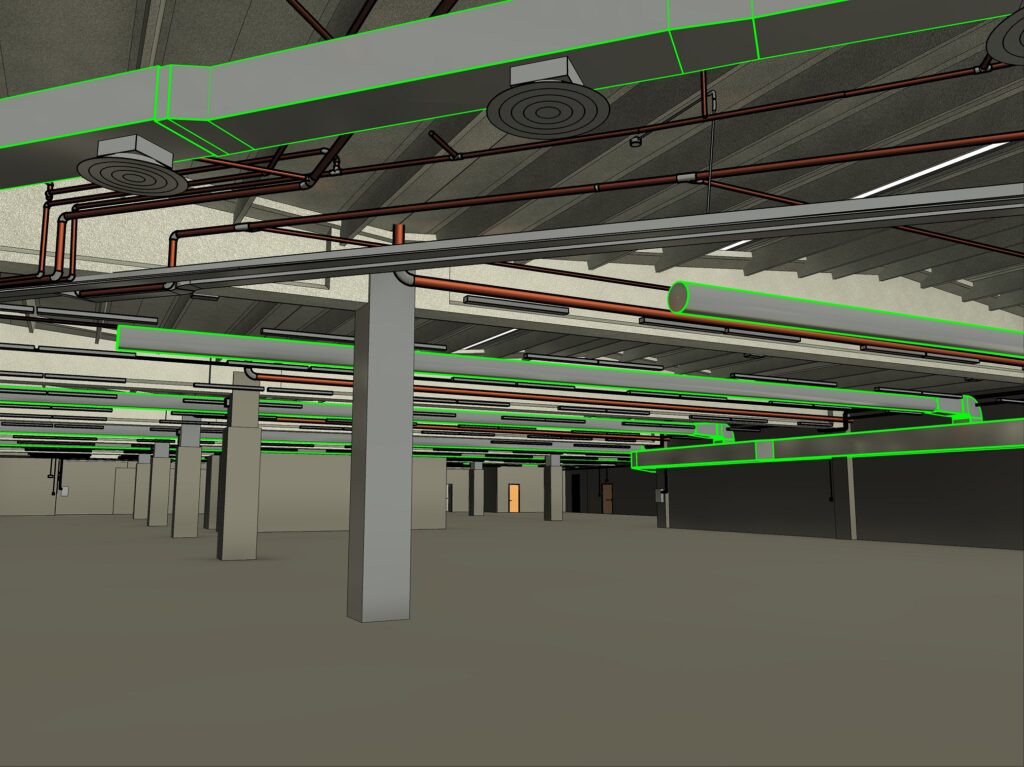

A partire dalla nuvola di punti, abbiamo sviluppato un modello completo in 3D BIM modelling, che comprende non solo l’involucro architettonico, ma anche i principali elementi impiantistici e piping.
Il risultato è un modello digitale preciso, affidabile e coordinato, pronto per essere utilizzato come base per la progettazione e la gestione integrata degli spazi.
Come valore aggiunto, abbiamo realizzato anche un tour virtuale interattivo dell’intera area rilevata. Accessibile da PC, consente di esplorare gli ambienti attraverso immagini panoramiche ad alta definizione, offrendo una visione realistica e immersiva degli spazi. Il sistema permette inoltre di effettuare misurazioni direttamente sulle immagini, rendendolo uno strumento utile per verifiche dimensionali senza necessità di andare sul posto.
Questo tipo di rilievo avanzato ha fornito alla committenza uno strumento tecnico fondamentale per supportare decisioni progettuali, ottimizzare l’uso degli spazi e garantire coerenza nelle future realizzazioni.
Rilievo laser scanner in Friuli Venezia Giulia
Effettuiamo rilievi laser scanner in Friuli Venezia Giulia. Contattaci per scoprire come possiamo supportare i tuoi progetti di:
